速度检测装置

DH-III

产品描述

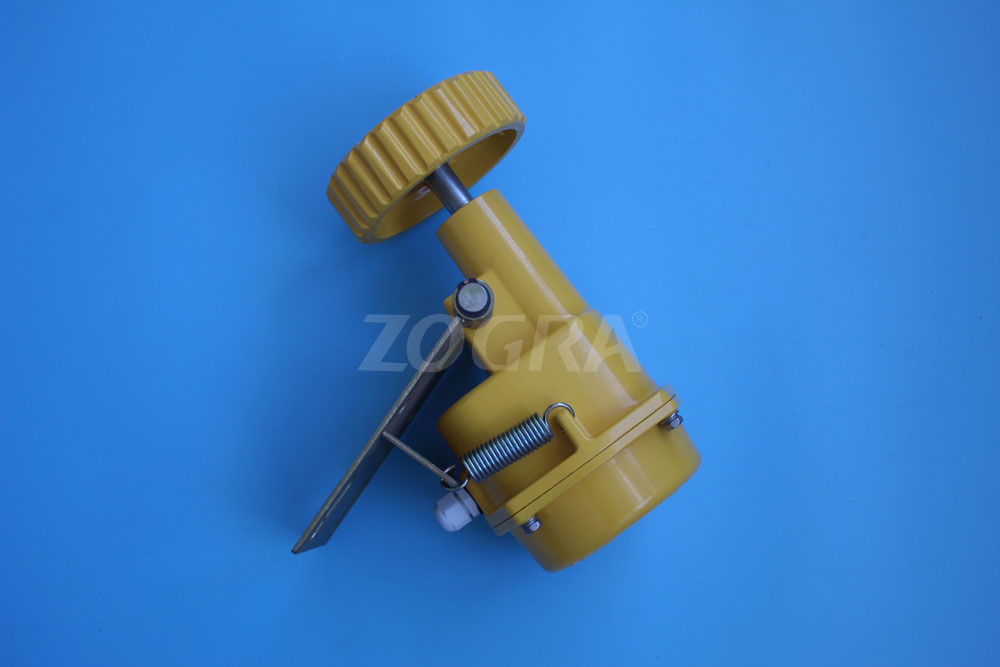

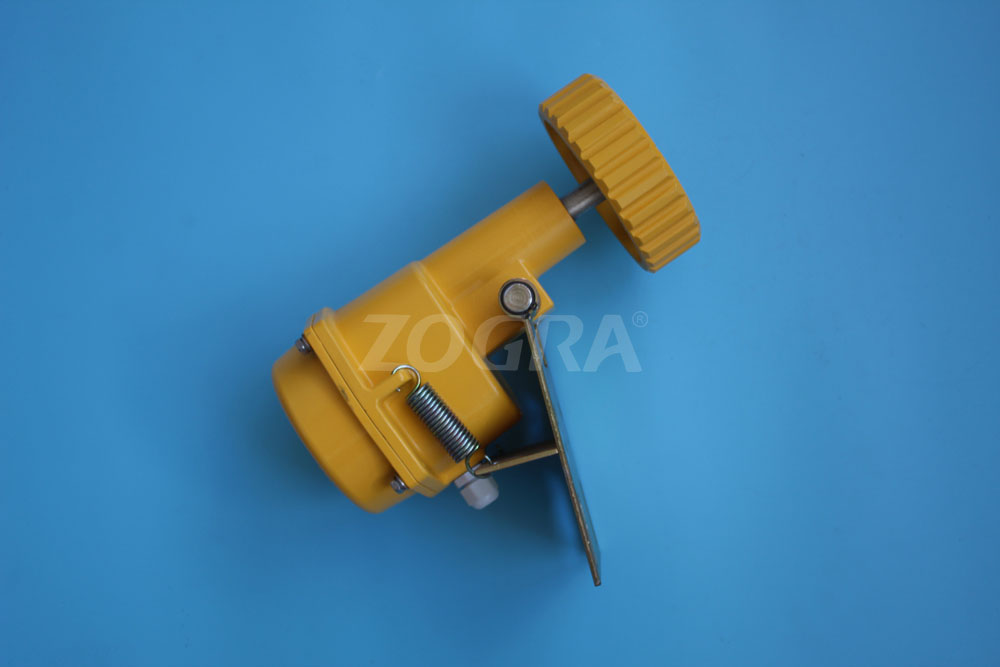

ZGDH-F-II  智能打滑开关

本开关用于对输送机带速进行检测的新型装置,对带速进行实时检测,已广泛应用于 输送系统中胶带上,为胶带机的安全运行提供了可靠的检测手段。

需水平安装在上行胶带和 下行胶带间的输送机支架上,使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运动而带动内的脉冲盘,在脉冲盘旋转时传感器的磁应信号输入到控制电路中去,经放大,然后进行计数。其计数值与预值数比较,判断胶带的带数,即:正常速度、打滑或超速等等。同时,执行电路输出相应的开关信号。

结构特征:

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成,触轮采用压轴铝制造,表面铣槽有耐磨打滑用,壳体采用铝铸造,联接处配有密封圈,即使本机减轻重量与较好防水性能;

 本机内开关一个独立常开,一个独立常闭,若带速低于设定速度即可跳闸或停机(一般设定值在正常的70%-80%

一、技术参数:

电源电压:AC220V    检测范围:0.5m/s9.99m/s

    冲:6120Hz      速:0999/

开机延时:0-60秒可调 (出厂设置10秒)    开关与目标距离:1020mm

    动作延时:0-60秒可调(出厂设置001秒)

开关数量:1组常开  1组常闭

触点容量:24380V AC/DC 电流1A

探测指示器:当速度范围在设定范围内时,继电器输出,LED发亮有助于检测传感器或检查接线故障
