环境温度 |
-30℃～+60℃ |
相对湿度 |
不大于85% |
|
工作电压 |
AC 220V |
触点容量 |
220V AC 500mA |
|
测速范围 |
20~999r/min |
开关形式 |
常闭型（或常开型） |
|
齿轮规格 |
Φ120 / Φ150 |
可 靠 性 |
＞106 |
|
防护等级 |
IP65 |
参考重量 |
3.5KG |
产品说明：
此 款速度检测器用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。 需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘， 在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同 时，执行电路输出相应的开关信号。
结构特征:

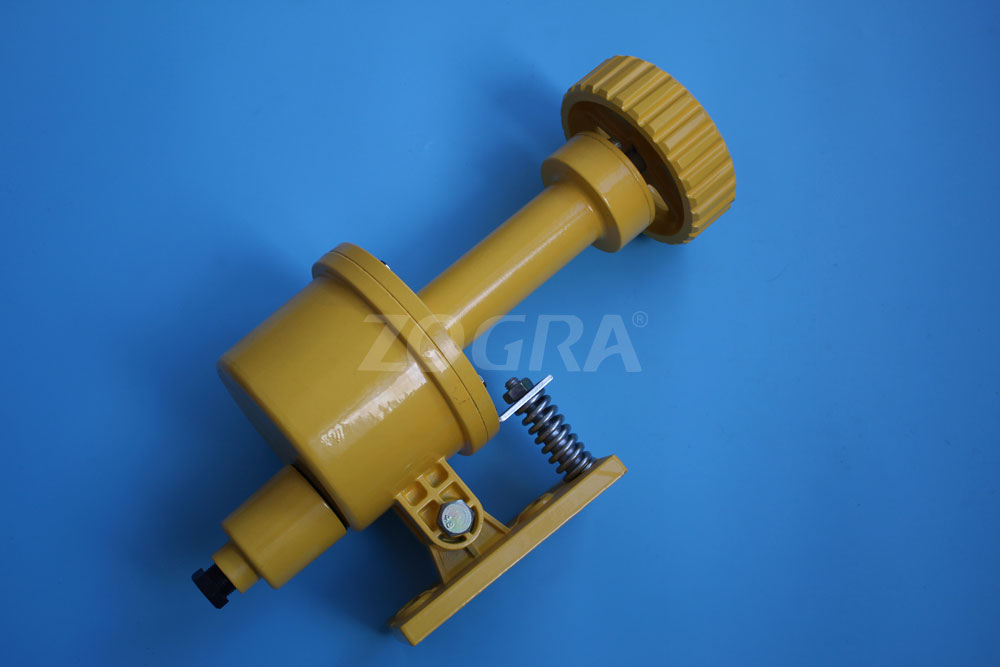

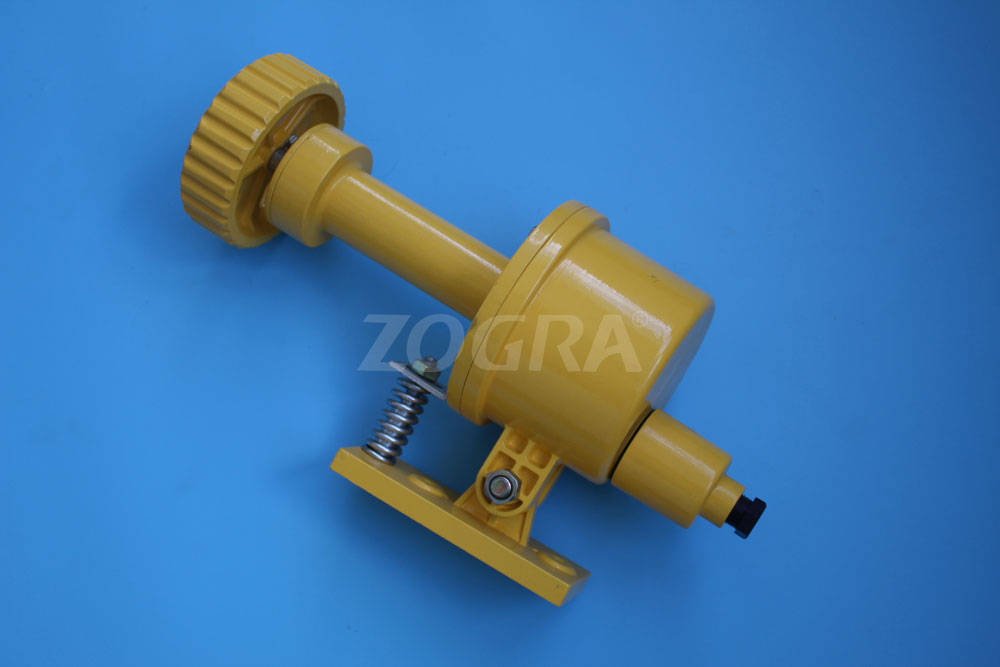

1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成
触轮采用铸铁制造，表面铣槽有耐磨打滑作用
壳体采用铝铸造，联接处配有密封圈，有效减轻机体重量获得更好防水性能；
2、本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机。
外观尺寸：
安装示意图:
