本品适用于检测带式输送机在运行中出现的胶带与主滚筒之间的打滑，防止打滑所造成的恶性事故，该产品还适用于多条胶带机联锁或停机。

一、主要结构与特点

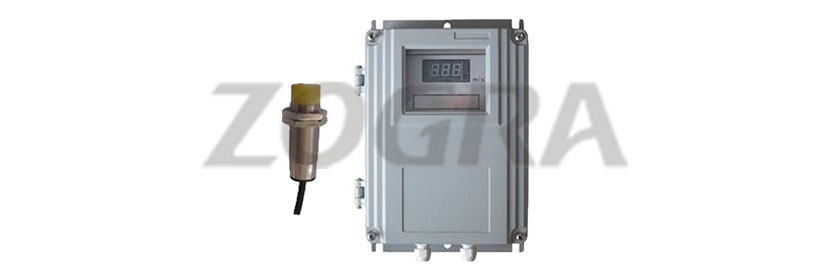

1、本产品由传感头和控制箱组成，控制箱内由电路板、面板、显示

器、微触开关及接线端子组成。

二、安装说明

本产品的控制箱应安装在胶带机机架上或距监测头较近的墙壁上（不能大于100米）。传感头安装在胶带机下皮带上面且皮带运行比较平稳处。传感头安装分接触式和非接触式。

三、技术指标

●检测带速范围：0～999转/分        ●整机消耗功率：10W

●工作电压：AC 220V 50HZ           ●接点容量：24～380V

AC/DC 电流1A。

●输出方式：有两路检测回路,每路有一组转换接点输出。

●传感器与控制箱距离不大于100米。

四、工作原理

本产品在工作过程中，刚接通电源时，延时10秒工作指示灯1和2均绿灯亮继电器吸合，延时10秒之后达不到设定转速时红灯亮继电器断开，如果速度达到设定转速时绿灯保持亮继电器一直吸合，通过两路光电传感器检测带速信号，然后输入控制箱内，经微电脑（CPU）显示并计算得出实际的转速送显示器，

同时与预置转速进行比较，当转速低于设定值，控制器显示转速，并使相对应的继电器发出信号，同时对应的指示灯（红色）亮，说明皮带打滑；反之，当实际带速高于设定值时，控制器进入正常工作，对应指示灯（绿色）亮。继电器释放。两路输入，输出为相互独立工作
