两级跑偏开关系列

提升机跑偏开关A型

产品描述

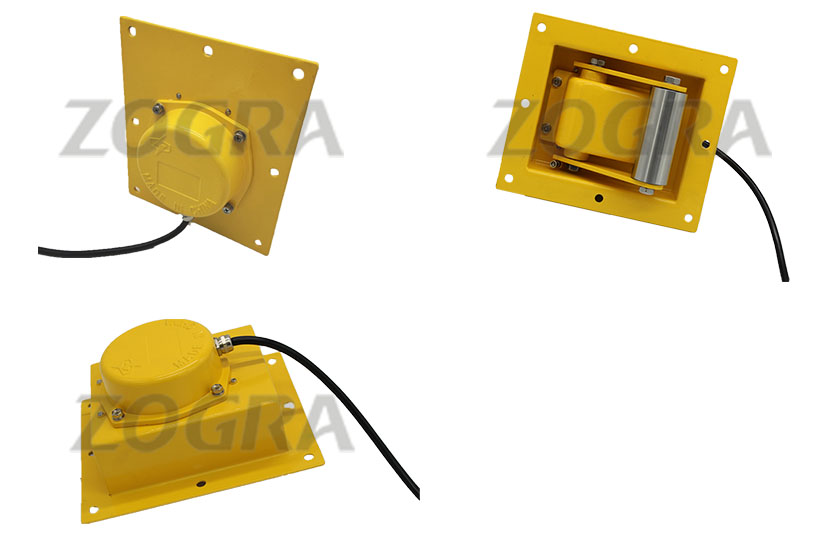

提升机跑偏开关(嵌入式)

提升机防跑偏开关属几点融合一体的新技术产品,对于皮带输送机、拉链机、刮板机、提升机及其他转动机械出现的跑偏。错位等故障时,能及时向微机控制系统发送报警信号或直接停机,有效的保护设备和人身安全、避免事故扩大化,达到保障生产、保护设备的目的。另外由于信号柯发送至微机控制系统,方便实现工厂自动化控制,因此又柯达到减员增效,集中控制,利于生产与调度的目的。

广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食、仓库等各类使用输送设备行业。



一、技术参数

1、工作电压:220VAC±15%

2、绝缘电阻:>500MΩ

3、环境温度:-20℃~+60℃

4控制接触点容量:220V/5A

5、负载电流:≤5A

6输出信号:开关量信号

7、环境湿度:<90

8、防护等级:IP66

9、响应时间:<2mS

10、动   作 力:50±10N

11重量:3Kg;

12、复位方式:自动复位。

  二、开关接线

胶带提升机防跑偏开关提供一常开一常闭触点,用户根据需求按图示接线,本产品引出电缆线。


                     接线方式


三、安装与使用

1、防跑偏开关一般在上下部机壳进入滚筒侧各安装一对,位置在距离上下滚筒中心1米左右,也可以根据需要安装在中部机壳靠近胶带滚筒处(防止胶带运行摆动过大跑偏开关检测失误)。

2、安装跑偏开关时滚轮应顺着胶带运行方向。

3、调整滚轮安装距离允许胶带偏移量(一般为40-60MM)

4、安装结束后打开后盖、调整微动开关凸轮进入凹槽,盖上后盖,接线。
