限位开关

XW-III

产品描述

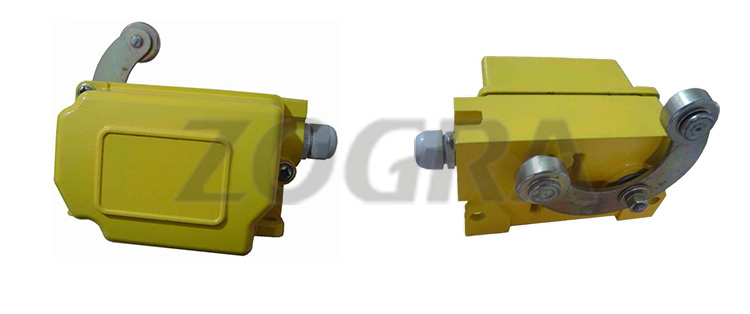

ZGXW-Ⅲ限位开关





ZGXW-Ⅲ限位开关

限位开关(又称行程开关)用于控制起重机、给料机等大型设备工作时的行程及限位保护控制之用。广泛应用于冶金、矿山等作业。起重机械或给料机作业为被控设备,将限位开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击限位开关上的触臂时, 限位开关的触点动作,实现电路的切换。开关体内部凸轮旋转启动触电而发生转换,输出控制信号。用以控制其行程、进行终端限位保护。

一、技术参数

  使用环境条件:

1、无腐蚀金属或破坏绝缘的气体环境中;

2、环境温度:-10℃~+75℃;

3、相对温度:不大于85%(25℃时)。

主要技术参数:

触点数量:常开:2  常闭:2

触点容量:24~380V AC/DC 电流1:5A

操作频率:不大于150次/分

动作角度:30°(双向)

重   量: 2Kg

二、外形尺寸


三、安装与使用

1、本机有两个安装孔,可安装在被控设备正方车轨侧部,通过设备附件碰触开关;

2、限位开关触臂上的滚轮顶部距附件底部为15~20mm

以保证限位开关的可靠启动。

四、维护和保养

    1、须定期清除积尘,检验开头工作状态;

2、气温较低时,应在旋转部位滴些润滑油;

3、出现故障应请专业人员维修。

五、接线方式
