拉绳开关系列

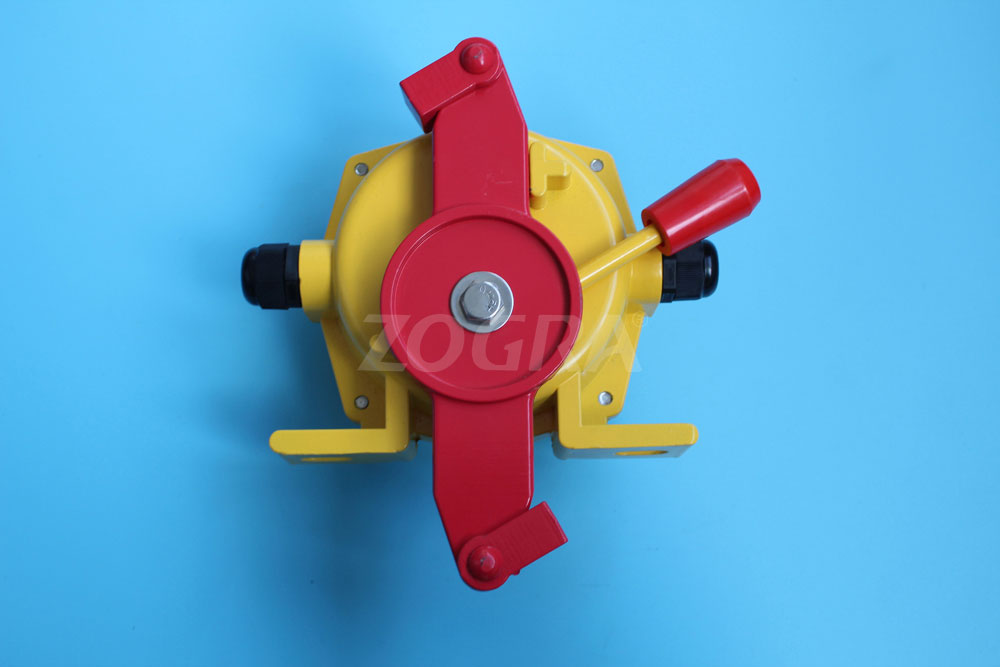

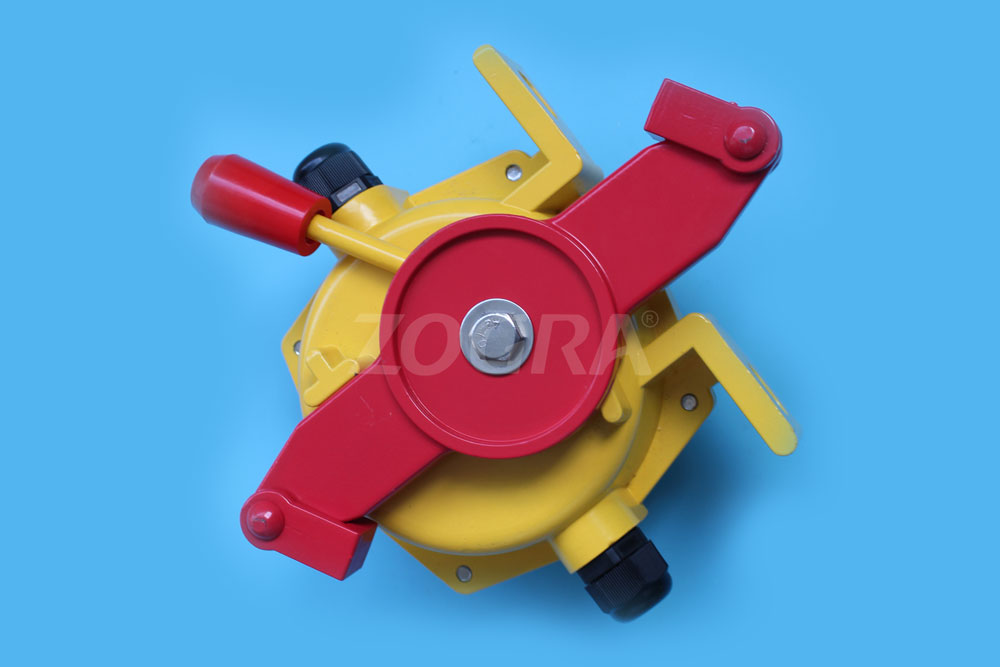

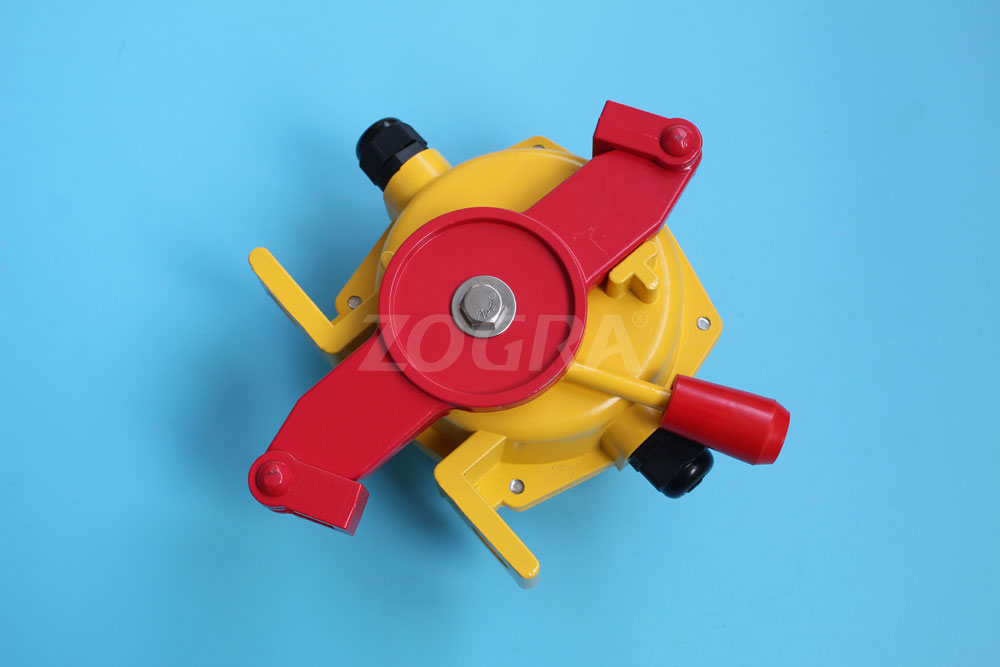

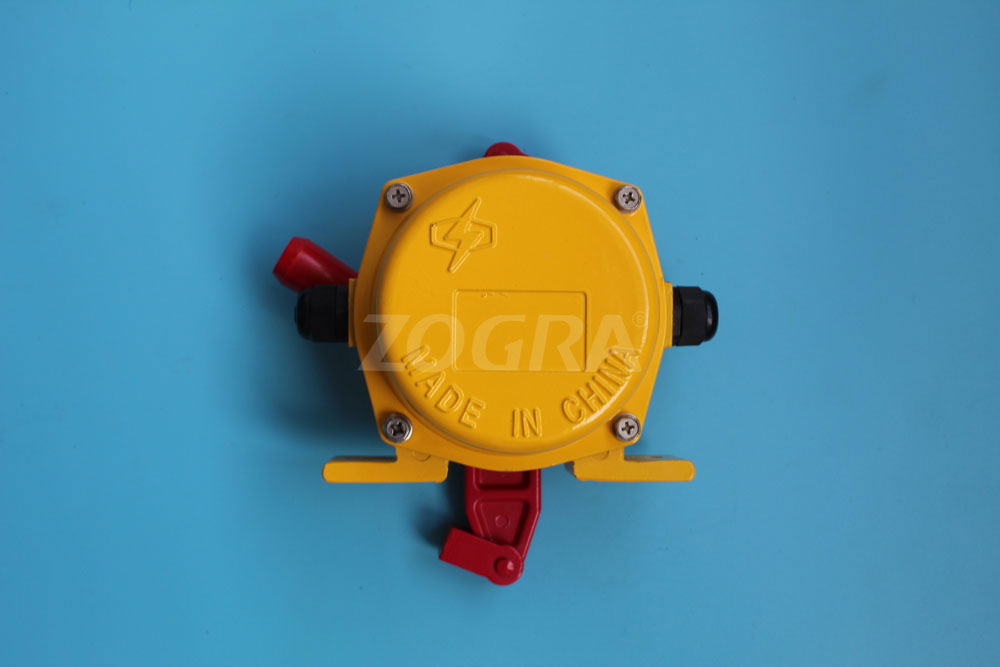

双出线手动拉绳

产品描述

 产品说明:

环境温度

 -30℃~+60℃

相对湿度

 不大于85%

触点数量

 1常开1常闭(可定制)

触点容量

 24~380V AC/DC电流:1:5A

动作角度

 30°

极限角度

 60°

动 作 力

 10KG

可 靠 性

 >106

防护等级

 IP65

参考重量

 1.5KG

双向拉绳开关广泛用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,该产品安装在胶带输送机两侧,是用于胶带输送机紧急事故停机的一种保护开关,在开关操作距离内任何一点拉动钢丝绳,切断运行电路使全线停机,实现对胶带机及人身安全的保护。当胶带运输现场发生紧急事故时,拉动系在吊耳上的钢丝绳,是机内的滑块与开关作用,发出停机信号。

  本产品带自锁保护,在事故排除后按下限位杆方能复位;使用寿命长;密封性好,具有防尘、防震、防腐等优点;机壳采用铸铝铸造,重量轻、硬度强。

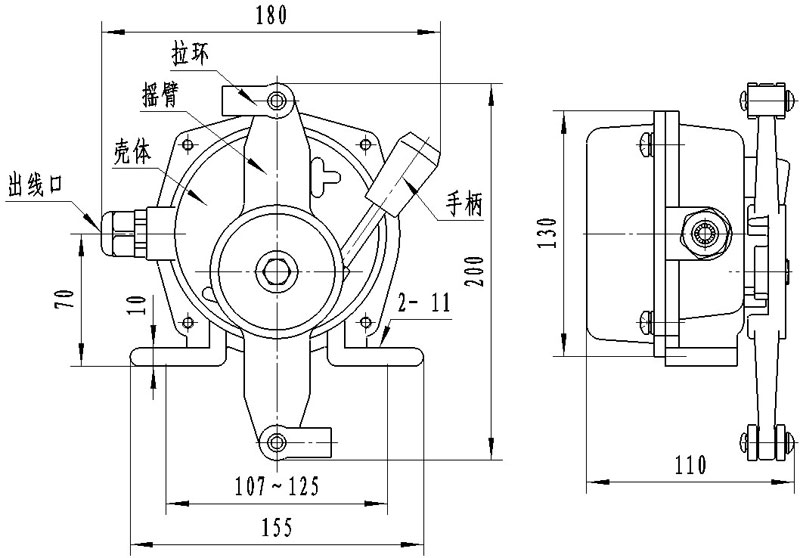

外形尺寸:

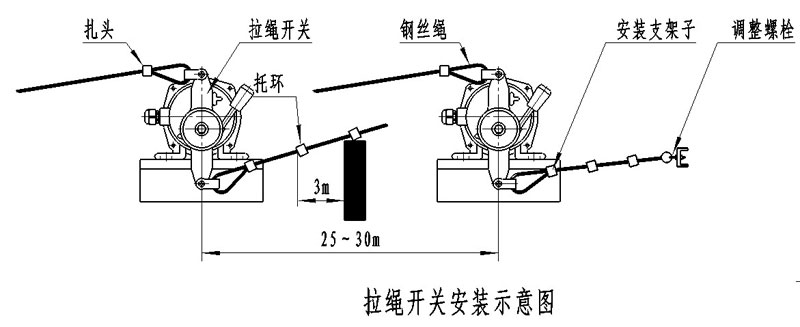

安装使用:

1)开关平稳地安装在机架固定支架上。

2)将钢丝绳系在两端拉环上,每侧绳长不超过40米 (有坡度时应缩短为25米)
3)拉绳动作力应适宜,以确保开关可靠复位。
4)钢丝绳沿胶带平行方向设置,每10米加一吊环。
安装支架不随开关提供,需另购买;安装支架样式、开关点数量、可根据用户要求定制
