两级跑偏开关系列

防偏开关

产品描述

环境温度

 -30℃~+75℃

相对湿度

 不大于85%

皮带速度

 适用带速可达6.35米/秒

调节范围

 动作杆法向角调节范围为22.5°

报警角度

 法向夹角为10度时

停机角度

 法向夹角为20度时

额定转速

 动作杆轴承 5000转/分

可 靠 性

 大于106

防护等级

 IP65

参考重量

 3.5KG

产品说明:

防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部,通常安装在皮带两端距头部或尾部滚筒0.3~2米的地方。皮带跑偏后,迫使动作臂偏离,触动报警微动开关。如果继续偏离到停机触点,触动另一组触点,输送机就会保护性停机。

应用范围:

●常规皮带输送机        ●地下索道支撑皮带输送机       ●轮船装卸系统

●堆垛取料输送机        ●倾斜和梭式输送机                 ●起重机挖掘机起重臂限位

●裙边给料机输送机     ●重型极限开关

特殊选件:
●不锈钢盖板螺丝       ●不锈钢动作杆及不锈钢立辊
●可选配安装支架       ●可增加开关点个数

安装说明:

通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部
2)坚固的铸铝外壳,防护标准NEMA4,特殊的环境可选特殊的表面处理
3)整体式盖板易于接线,开关调整方便简单,不需拆除动作杆就可拆掉盖板
4)动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒
5)动作杆法向角调节范围为22.5°
6)法向夹角为10度时报警触点动作,法向夹角为之20度时停机触点动作。

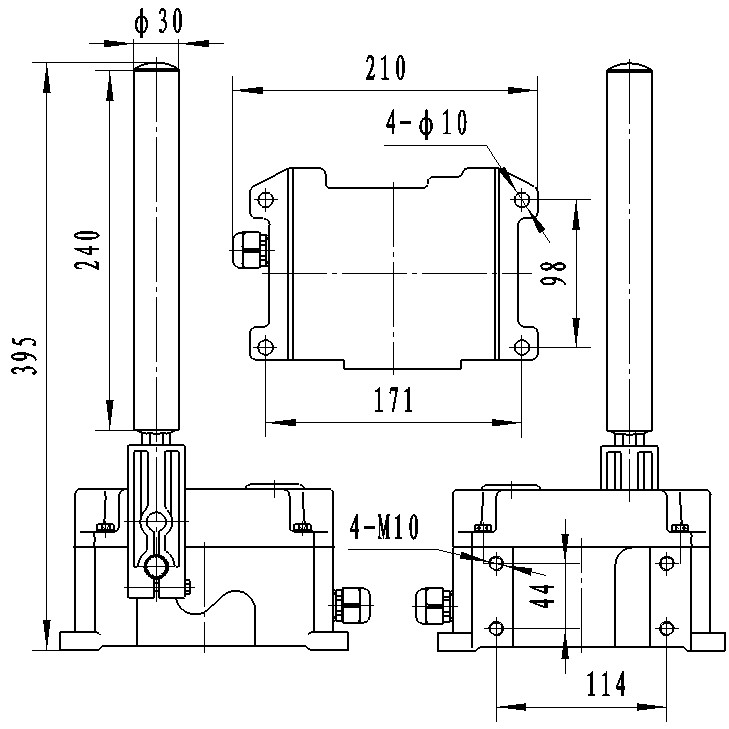

外形尺寸:
