环境温度 |
-30℃~+60℃ |
相对湿度 |
不大于85% |
触点数量 |
2组开关 |
触点容量 |
380V AC 5A |
动作角度 |
12-30/10-45/25-35/15-45等 |
极限角度 |
70° |
复位方式 |
自动复位 |
可 靠 性 |
>106 |
防护等级 |
IP65 |
参考重量 |
2KG |
产品说明:
两级跑偏开关主要用于输送机胶带跑偏检测,防止胶带跑偏而造成物料溢出等故障。当胶带发生跑偏时,胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜 大于一级动作角度时开关便发出一组信号用于警告,若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后,立棍自动复位。

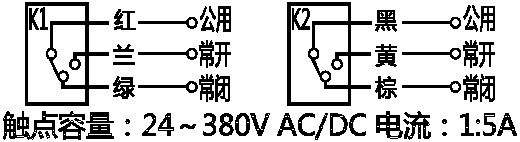

两级跑偏开关内部有2个微动开关K1;K2,可根据实际需要连接成常开或常闭合。
本产品可替代同类型号:
HFKPT2-12-30
HFKPT2-10-45
HFKPT2-25-35
HFKPT2-15-45
等等HFKPT2全系列
(根据客户要求调整动作角度)
安装使用
1) 开关平衡地安装在机架固定支架上,然后焊接在胶带机架上;
2)将立棍轴线与胶带片面相垂直,立棍与胶带边缘距离为50mm-100mm;
3)胶带位于立棍下端1/3处;
4)每50m胶带至少需要安装一对跑偏开关。

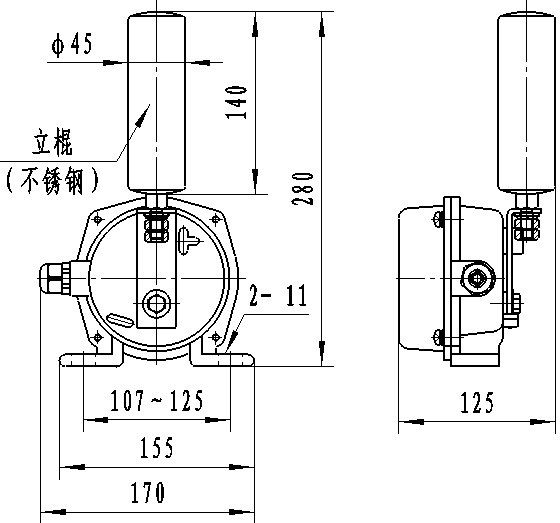

外形尺寸:
