产品描述

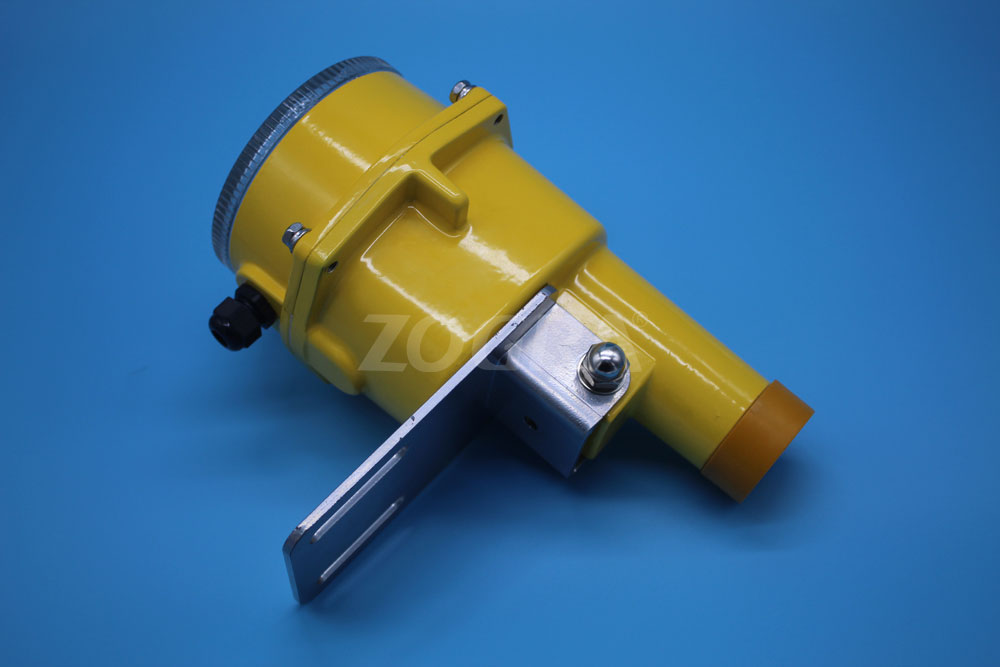

ZGDH-F-II  智能打滑开关

本开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置,当检测到目前转速信号低于或高于正常转速范围,开关输出一组开关信号,以供报警或停机。无运动部件、无磨损、安全寿命长,一体化结构,集中的控制装置,设定或故障检修简单。外壳采用防水、防尘的设计两螺栓固定壳体,可直接安装在恶劣环境中使用。

一、技术参数:

电源电压:AC220V    检测范围:0.5m/s9.99m/s

    冲:6120Hz      速:0999/

开机延时:0-60秒可调 (出厂设置10秒)    开关与目标距离:1020mm

      动作延时:0-60秒可调(出厂设置001秒)

开关数量:1组常开  1组常闭

触点容量:24380V AC/DC 电流1A

探测指示器:当速度范围在设定范围内时,继电器输出,LED发亮有助于检测传感器或检查接线故障

       二、外形尺寸:

    三、安装示意图:

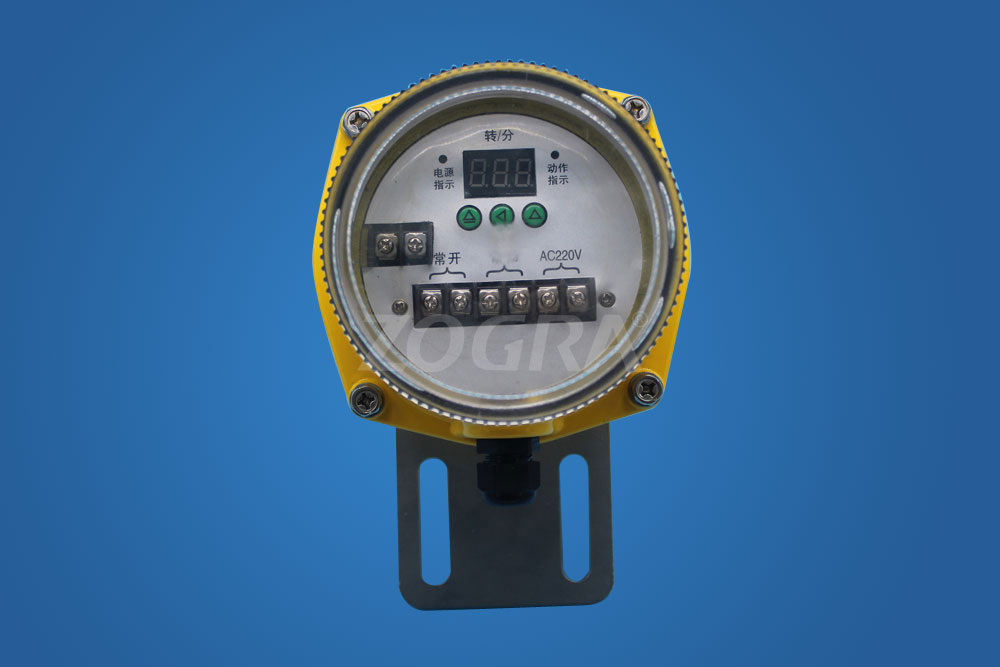

  四、面板操作说明:
